DLHY-4E數據采集前端可以在不加中間環節的情況下直接實現和DCS系統的通訊，目前已在國內各容量機組中有很多的應用，同時實現了和多家DCS系統的直接通訊。
1、DLHY-4E數據采集前端產品特點：
◇真正的雙總線網絡
數據采集前端為雙串口通訊，構成網絡后兩條總線可同時進行通訊而互不影響，也可同時連接到兩個不同的系統，是真正的雙總線通訊網絡。
◇開放性強
由于采用了現場總線技術，我公司的前端具有很好的開放性，通訊協議是完全開放和公開的MODBUS協議，非常易于和其它系統特別是DCS系統進行聯網。
◇現場顯示和組態

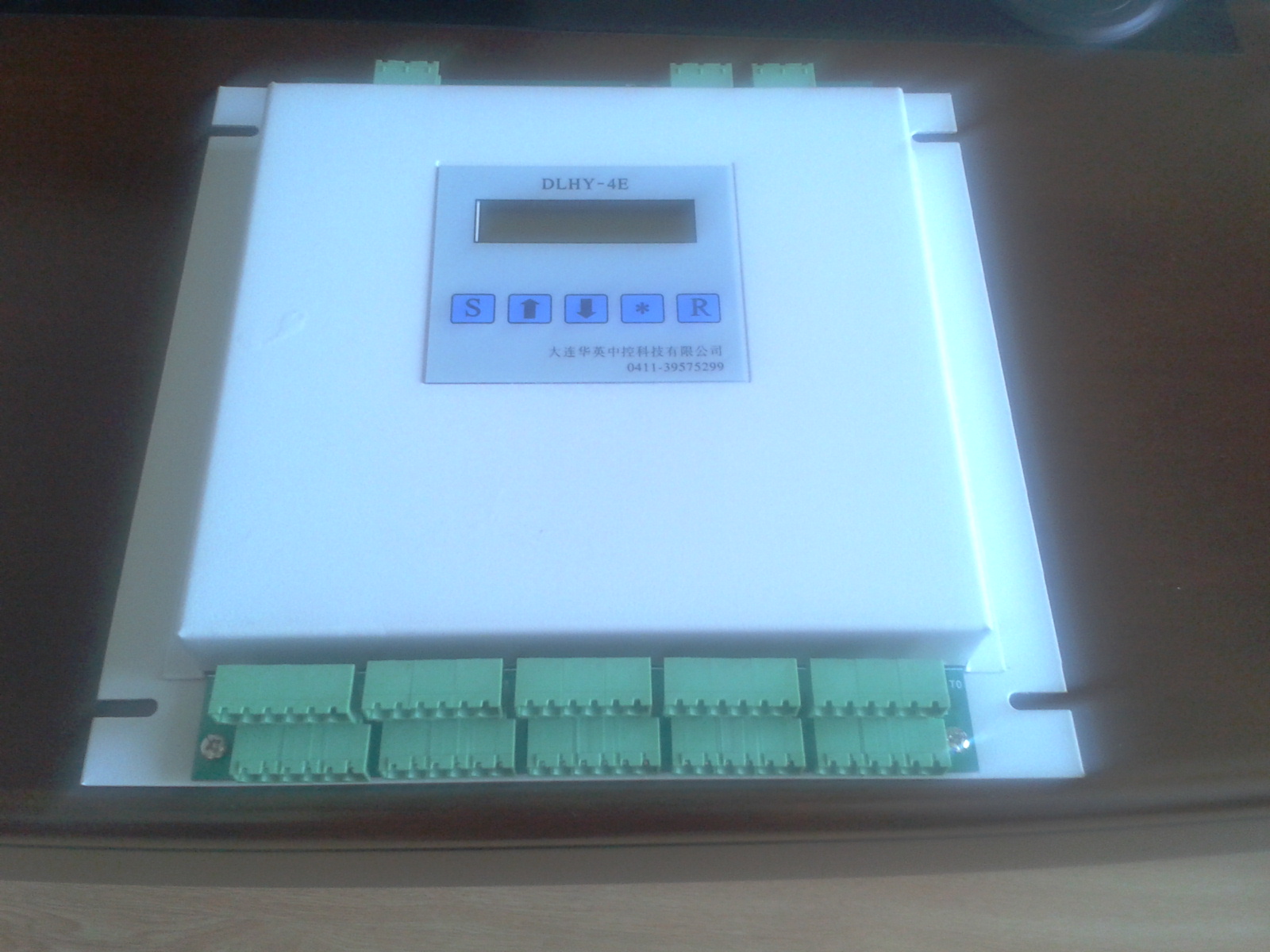

DLHY-4E數據采集前端本身都帶有LED指示，用于指示前端的工作和通訊狀態，同時可配字符液晶顯示，用于顯示測量和組態數據，方便調試和維護，并可進行現場組態。
◇ 網絡冗余
前端網絡提供的雙網冗余功能，是真正的冗余接口，每臺前端的CPU內有兩個可同時工作的UART，兩條總線可以同時并行工作，極大的提高了總線型網絡的可靠性；
◇高抗干擾能力和環境適應性
前端采用的平衡差動傳輸方式及針對工業現場環境惡劣特點而設計的箱體結構，具有非常強的環境適應和抗干擾能力。
環境溫度為-20℃～70℃，防護等級為IP56，因此適用于鍋爐頂部等溫度環境比較惡劣的場所。
2、DLHY-4E前端 MODBUS網絡技術指標
．掛網主站數：1～2臺
．前端地址定義范圍為：1～255
．主站類型：DCS、工控機、兼容機等。
．掛網從站數（即一個網絡內可掛接的前端數）：≤50
． 網絡拓?fù)浣Y(jié)構：線性總線，距離較長時在在兩端有終端器(匹配電阻)，短截線≤0.3m，無分支
．傳輸介質：屏蔽雙絞線
．通訊速率：9.6k、19.2k、38.4k、115.2k可設定。
．基本通訊距離: 1.2km
．網絡通訊方式：半雙工異步通訊
．通訊物理層：RS485
．網絡隔離度：600V
．?dāng)?shù)據格式：1個起始位、8個數據位、一個停止位，無奇偶校驗
．通訊協議：MODBUS協議RTU方式
．通訊校驗：CRC循環冗余校驗
3、DLHY-4E前端主要技術指標
輸入通道數: 20路三端子差分輸入
通道隔離電壓:400V(峰-峰值)
網絡隔離電壓：600V
通道開關: 進口光電開關
測量對象: 直流電壓、直流電流
熱電偶:K、E、S、T、EA-2
熱電阻:Pt100、Cu50、Cu100、BA1、BA2、G53
熱電偶冷端補償方式: 自動(環境溫度)補償、恒溫補償、其它通道補償
熱電阻測量方式：3/2線制
分辨率: 16位
測量精度：0.1級
通道采樣時間:20mS/通道
共模抑制比:120dB
串模抑制比:70dB
主要功能：熱電阻、熱電偶查表運算
電流、電壓信號線形、開方運算
系統自檢
精度自校
看門狗電路
工作模式掉電保護
LED狀態指示.
現場顯示和組態
環境溫度：-20℃～70℃
相對濕度≤95%
供電電源：165～250VAC
防護等級：IP56
